Tarjeta Motormatic MM106: Cómo Programarla y Grabar Controles Remotos (Guía Paso a Paso)

La automatización de accesos se ha convertido en un pilar fundamental para garantizar la seguridad, el confort y la eficiencia operativa tanto en entornos residenciales como comerciales e industriales. En el núcleo de cualquier sistema de portón eléctrico de alto rendimiento se encuentra la central electrónica, encargada de gestionar los ciclos de apertura, las funciones de seguridad y la comunicación con los mandos inalámbricos. En el mercado de la seguridad electrónica, la tarjeta Motormatic MM106 destaca como una de las soluciones más robustas, versátiles y fáciles de configurar.

Esta central electrónica ha sido diseñada específicamente para comandar motores monofásicos de altas prestaciones, siendo el componente nativo de los reconocidos motores de la marca en sus capacidades de 800, 1000, 1600 y 2200 kg. Debido a su flexibilidad, fiabilidad y tecnología avanzada, la MM106 se consolida además como una excelente tarjeta universal para portón, capaz de adaptarse a equipos monofásicos de diversos fabricantes. Un aspecto altamente valorado por instaladores y técnicos es que toda su interfaz, leyendas y serigrafía física están desarrolladas íntegramente en español, eliminando barreras lingüísticas durante los mantenimientos en campo.

Si eres un profesional de la instalación, un ingeniero de proyectos o un usuario que busca optimizar su sistema de acceso, esta guía técnica te llevará paso a paso por todo el proceso de reconocimiento de recorrido, ajuste de ralentización, alta de mandos a distancia y configuración del tiempo de cierre automático.

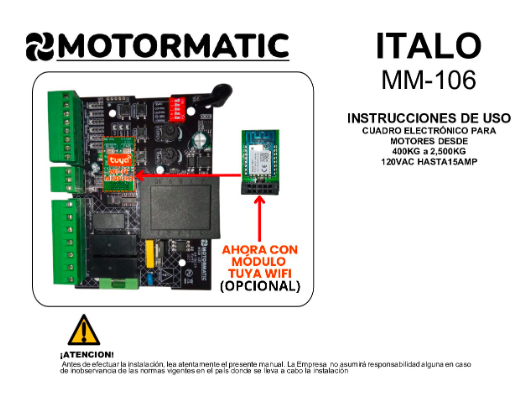

Anatomía y Componentes de la Central Electrónica Motormatic MM106

Antes de proceder con los algoritmos de programación, es indispensable familiarizarse con la arquitectura de la placa. Saber localizar con precisión cada botón, potenciómetro y microinterruptor agiliza los tiempos de configuración y evita errores operacionales.

La superficie de la tarjeta Motormatic MM106 integra los siguientes componentes de control directo:

Botón de Recorrido: Pulsador dedicado a activar el proceso de autoaprendizaje inteligente, permitiendo que la tarjeta memorice la longitud física de la puerta.
Botón de Pausa: Componente utilizado exclusivamente para programar y registrar los segundos exactos del tiempo de cierre automático.
Botón de Control: El interruptor digital encargado de gestionar la memoria del receptor de radiofrecuencia para enlazar, borrar o modificar el comportamiento de los mandos inalámbricos. Permite definir si el sistema operará bajo la modalidad de cuatro botones o de un solo botón (paso a paso).
Botón de Arranque: Diseñado para regular la entrega de torque o el impulso inicial que requiere el motor monofásico para romper la inercia de la hoja del portón.
Dip Switches (D-Switch): Bloque de microinterruptores que habilitan o deshabilitan funciones lógicas del sistema operativo de la tarjeta, como la activación del temporizador de cierre automático.
Potenciómetro de Fuerza: Resistencia variable que calibra el torque electrónico del motor. Funciona como un sistema de seguridad complementario para regular el empuje mecánico ante eventuales obstrucciones.
Potenciómetro de Tiempo: Componente analógico de precisión utilizado para regular los tiempos de ralentización o paro suave en los extremos del recorrido.

Configuración del Recorrido: El Sistema de Autoaprendizaje Inteligente

La tarjeta Motormatic MM106 incorpora un microprocesador inteligente de última generación. Una de sus mayores ventajas competitivas es su capacidad de diagnóstico automático: al inicializarse el proceso de reconocimiento de recorrido, la tarjeta identifica por sí misma si los finales de carrera (limit switches) instalados en la estructura mecánica son Normalmente Abiertos (NA) o Normalmente Cerrados (NC). Del mismo modo, detecta de manera autónoma el estado de conexión de las fotoceldas de seguridad perimetral.

Para realizar la programación del recorrido de forma correcta, es fundamental seguir estrictamente este procedimiento:

1. Posicionamiento Inicial del Portón

Mueve manualmente la hoja del portón y colócala exactamente a mitad de su carrera total. Verifica visualmente que el resorte del interruptor de límite mecánico (sprint limit switch) se encuentre libre de presión; es decir, la estructura no debe estar accionando el sensor de apertura ni el de cierre. Este estado neutro es crucial para que el microprocesador identifique correctamente la lógica de los sensores externos.

2. Activación del Modo Recorrido

Ubica el botón rotulado en la placa como Recorrido. Presiónalo de manera continua y mantenlo sostenido durante unos segundos. No retires el dedo del pulsador hasta que escuches el accionamiento de los relés y el motor monofásico arranque de manera autónoma; en ese instante preciso, suelta el botón.

3. Ciclo Automático de Lectura Mecánica

Una vez iniciado el proceso, la tarjeta inteligente tomará el control absoluto del portón y ejecutará una secuencia automatizada de tres fases:

Fase de Cierre: El motor desplazará la hoja del portón en sentido de cierre hasta impactar de forma controlada con el final de carrera físico.
Inversión y Apertura: Tras registrar el primer límite, el procesador detendrá el motor de inmediato y cambiará de forma automática la dirección de la marcha, desplazando el portón hacia el extremo opuesto para hallar el límite físico de apertura.
Confirmación de Cierre: Al alcanzar el tope de apertura, la tarjeta desacelerará e invertirá nuevamente el sentido de giro para regresar el portón a la posición cerrada.

Al concluir este ciclo trinitario de forma ininterrumpida, el sistema habrá memorizado la distancia física exacta en su memoria no volátil, asegurando paradas milimétricas en cada ciclo cotidiano.

Cómo Grabar Controles Remotos en la Tarjeta Motormatic MM106

La gestión de los accesos inalámbricos es otro de los puntos fuertes de esta central electrónica. El receptor de radiofrecuencia integrado en la tarjeta Motormatic MM106 ofrece una compatibilidad multiplataforma sin precedentes, permitiendo trabajar de manera simultánea con diversas tecnologías de codificación de señal según el nivel de seguridad y presupuesto del proyecto.

La tarjeta MM106 es compatible con las siguientes tecnologías inalámbricas:

Rolling Code (Código Rotativo): Modulación de alta seguridad donde el código transmitido cambia dinámicamente mediante un algoritmo criptográfico tras cada pulsación. Evita de manera absoluta la clonación externa mediante escáneres de frecuencia, siendo la alternativa recomendada por el servicio técnico USAMOTORMATIC para condominios y zonas de alta seguridad.
Learning Code (Código de Aprendizaje): Estándar masivo en el mercado que permite un enlace rápido, ideal para sistemas residenciales estándar.
Controles Clonadores (Copia Cara a Cara): La tarjeta permite el uso de mandos que copian la frecuencia de manera directa. El procedimiento correcto exige dar de alta primero un control maestro directamente en la central MM106 y, posteriormente, realizar la transferencia inalámbrica de datos situando ambos controles cara a cara.

Guía Paso a Paso para Enlazar Controles Remotos:

Localiza en la sección inferior de la placa el pulsador con la nomenclatura Control.
Presiona el botón Control una sola vez de forma firme. Notarás inmediatamente que un indicador LED testigo se encenderá en color fijo en la superficie de la tarjeta, señalando que el receptor está en modo de escucha.
Toma el mando a distancia compatible que deseas registrar (Rolling Code o Learning Code) y presiona el botón con el cual deseas comandar el portón.
El indicador LED de la placa parpadeará rápidamente o se apagará por un instante, confirmando que el microprocesador decodificó y almacenó con éxito el número de serie único del control.
A partir de este momento, el control se encuentra operativo. Una pulsación iniciará el movimiento del motor, una segunda pulsación durante la marcha detendrá el portón de forma instantánea, y una tercera orden invertirá el sentido del movimiento del equipo monofásico.

Configuración de Funciones Avanzadas: Ralentización y Tiempo de Pausa

Un portón automatizado con estándares profesionales no debe dar golpes secos ni ruidosos al llegar a los extremos de su recorrido, ya que esto deteriora la estructura, quiebra las cremalleras de transmisión y acorta la vida útil de los piñones mecánicos.

Ajuste de la Ralentización (Paro Suave)

La tarjeta electrónica Motormatic MM106 incorpora un sistema inteligente de desaceleración electrónica regulado a través de su Potenciómetro de Tiempo. Al girar este componente hacia su posición central, programarás la tarjeta para que reduzca la velocidad angular del motor monofásico justo antes de alcanzar los finales de carrera, tanto en la maniobra de apertura como en la de cierre. Este ajuste es fundamental para minimizar el impacto acústico y proteger los componentes mecánicos de la fricción destructiva.

Programación del Tiempo de Pausa (Cierre Automático)

Para los usuarios que requieren que el portón eléctrico se cierre de forma automatizada tras el paso de un vehículo, eliminando la necesidad de presionar nuevamente el control remoto, la central ofrece la lógica de tiempo de pausa. El procedimiento para habilitarlo es el siguiente:

Identifica el bloque de Dip Switches (D-Switch) en el circuito impreso.
Desplaza el microinterruptor asignado al control del tiempo hacia la posición de ON.
Presiona el botón denominado Pausa y mantén la cuenta de los segundos requeridos para la espera. Al soltar el pulsador, el sistema grabará ese lapso como el tiempo de cortesía.
A partir de este ajuste, una vez que el portón complete su apertura total, el microprocesador iniciará un conteo regresivo; al expirar los segundos programados, el motor arrancará automáticamente en sentido de cierre. Si deseas desactivar esta función en el futuro, simplemente desliza el D-Switch correspondiente de vuelta a la posición de OFF.

Soluciones Integrales de Automatización con USAMOTORMATIC.COM

La correcta implementación de la tarjeta Motormatic MM106 garantiza un control robusto, configuraciones personalizadas y un índice mínimo de fallas operativas en sus sistemas de seguridad perimetral. Al optar por equipos originales de la marca, aseguras que los motores monofásicos operen bajo parámetros eléctricos validados en fábrica, protegiendo tu inversión patrimonial a largo plazo.

Si deseas profundizar en la optimización técnica de tus sistemas de accesos o requieres recursos adicionales para complementar tus instalaciones en campo, te invitamos a visitar nuestras plataformas dedicadas:

Soporte Especializado: Accede a esquemas de conexión avanzados, diagramas eléctricos detallados de borneras y manuales oficiales en formato digital visitando nuestra sección exclusiva de Soporte Técnico de USAMOTORMATIC.
Componentes Originales: Adquiere fotoceldas de seguridad homologadas, cremalleras de acero o nailon, módulos receptores externos y mandos inalámbricos Rolling Code de alta gama a través de nuestro completo Catálogo de Repuestos USAMOTORMATIC.
